Подключаем газовые приборы

Подключаем газовые приборы или как правильно выбрать газовую подводку


При подключении абсолютно любых газовых приборов с электрическими элементами (электрогриль, подсветка, электрический поджиг), основными критериями являются — безопасность, надежность и срок службы.

Ибо важно помнить народную мудрость - «Рвется всегда там, где тонко».

Безопасность — потому, что мы имеем дело с газом, который является взрывоопасным веществом, тем более в сочетании с электричеством.

Надежность — потому, что каждый материал из которого изготовлена выбранная вами подводка, обладает своими физическими свойствами к воздействию внешних сил.

Срок службы — потому, что каждый из нас заинтересован и преследует одну цель - «поставил и забыл».

В этой статье, в силу её формата, мы с вами проведем обзор существующих на рынке газовых подводок и постараемся сделать объективные выводы и расставить приоритеты.

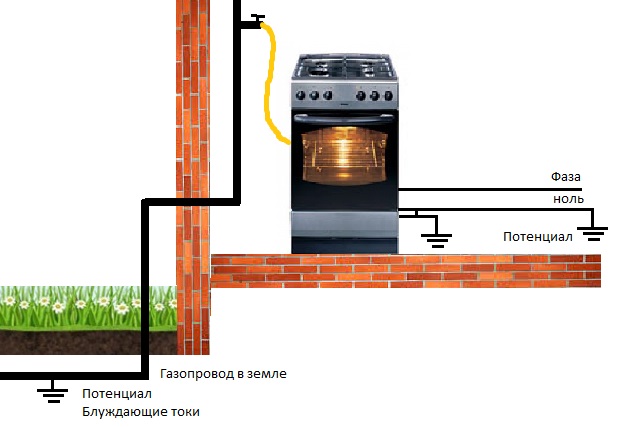

Для начала давайте определим участки подключения ваших газовых приборов и выявим технические проблемы, которые необходимо решить для их безопасного и надежного использования:


участок — ГАЗОПРОВОД В ЗЕМЛЕ С ГАЗОВОЙ РАЗВОДКОЙ ПО ДОМУ.





участок — ГАЗОВАЯ ПОДВОДКА К ВАШЕМУ ПРИБОРУ.




участок — ВАШ ГАЗОВЫЙ ПРИБОР С ЭЛЕКТРИЧЕСКИМИ ЭЛЕМЕНТАМИ.


Рассмотрим их по очереди.

1 участок — ГАЗОПРОВОД В ЗЕМЛЕ С ГАЗОВОЙ РАЗВОДКОЙ ПО ДОМУ.

Проблемы которые могут возникать на этом участке — это блуждающие токи, которые присутствуют в земле. Причина их возникновения — работа электрических агрегатов, таких как, например движение троллейбусов, трамваев. Естественно металлический газопровод является проводником для таких токов и соответственно они могут появиться и на вашей кухне из-за разности потенциалов металлического корпуса газовой плиты и газопровода в земле.

Опасны ли эти токи для людей и чем опасны?

Да практически ничем.

Дело в том, что вся электропроводка в многоэтажках еще с советских времен делается по схеме с глухозаземленной нейтралью. То есть ноль сети и все без исключения "железки" (начиная с арматуры внутри ж/б панелей и заканчивая стальными трубами) электрически соединяются и заземляются. По батареям блуждающие токи иногда ходят, и даже неоновый "индикатор фазы" их показывает. Но это не должно вас беспокоить: ток мизерный и навредить вам неспособен. Для сравнения - тот же индикатор с тем же успехом реагирует на пластмассовую расческу для волос.

Если по Вашим батареям или трубам действительно идет ток, то виноваты в этом скорее всего Ваши соседи, но уж никак не троллейбусы: кто-то просто ворует электроэнергию, используя отопление/водопровод в качестве заземления или имеет неисправную электропроводку. Вот в этом случае опасность реальна, причину надо как можно быстрее найти и устранить.

участок — ГАЗОВАЯ ПОДВОДКА К ВАШЕМУ ПРИБОРУ.

В силу вышесказанного на 1 участке , необходимо обезопасить ваш газовый прибор и вас самих от блуждающих токов.



Одной из мер безопасности в данном случае, является либо диэлектрическая вставка между газовой трубой и газовой подводкой,либо сама газовая подводка, которая изготовлена из материалов, являющихся хорошими диэлектриками, но здесь важно соблюдать одно правило — при использовании газовой подводки с диэлектрической вставкой, физические свойства диэлектрика и шланга при нагреве ( данный участок является участком наибольшего нагрева за счет большего сопротивления, в сравнении с сопротивлением металлического газопровода) должны быть максимально близкими, иначе неучтенные свойства одного элемента, сведут «на нет» свойства другого, тем самым значительно занизив характеристики, безопасность и срок эксплуатации вашей газовой подводки.






Почему этот участок больше греется? Все просто, из курса школьной физики, на данном участке ток совершает работу (A), которая практически вся уходит на выделение определенного количества теплоты (Q), т.е. A=Q, а выделяемое количество теплоты (Q), по закону Джоуля-Ленца, тем больше, чем больше сила тока и сопротивление данного участка. Сила тока у них одинакова (закон Ома, последовательное соединение), а сопротивление газовой подводки длины L, больше, чем сопротивление такой же длины газопроводной трубы, в силу того, что суммарное поперечное сечение токопроводящего вещества у подводки меньше, чем у газопроводной трубы.


Мало кто знает, что на трубу, по которой газ поступает к нашему дому, подается положительный электрический потенциал. Сделано это для того, чтобы лежащая в земле труба не корродировала. На входе в дом труба имеет диэлектрическую вставку, и газовые стояки в наших квартирах уже не находятся под потенциалом. Это если входная вставка исправна. А если не совсем?

Идем дальше. Газовая плита, как мы уже знаем, обладает целым набором электрооборудования, от электроподжига до лампы подсветки духовки. По сути, это газоэлектрический аппарат. Хорошо, если электрическая изоляция всех цепей в порядке. А если со временем изоляция потеряла свои диэлектрические свойства и происходит пробой?

В одной из квартир вашего подъезда установили новую стиральную машину. Добросовестный мастер проведет заземление на распределительный щиток, халтурщик «кинет» его куда попало. А вдруг оно попадет на газовый стояк?

Возле дома или в одной из квартир работает сварочный аппарат. Опять же — как обстоит дело с заземлением?

Все перечисленные случаи — не фантазии, а прецеденты из жизни. Нельзя сбрасывать со счетов вероятность того, что по металлическому сильфону или проволочной оплетке резинового рукава, связывающего вашу плиту с газовым стояком, потечет ток. Иными словами, по гибкому шлангу подводки будут выравниваться электрические потенциалы неисправного электрооборудования и газового стояка. Это особенно опасно для рукава в оплетке: сечение проволоки, из которой она сделана, невелико, а значит, плотность тока будет высокой. Специалисты говорят о случаях, когда оплетка шланга разогревалась, как спираль электроплитки. А ведь под ней — резиновый рукав! Газ, вырвавшийся из прогоревшего рукава, — это как минимум пожар, а то и взрыв…


3 участок — ВАШ ГАЗОВЫЙ ПРИБОР С ЭЛЕКТРИЧЕСКИМИ ЭЛЕМЕНТАМИ.



На этом участке важно соблюдать следующие правила:

  1. В газовых приборах с электрическими элементами, с глухозаземленной нейтралью или глухозаземленным выводом источника однофазного тока должно быть выполнено зануление. Применение заземления без их зануления не допускается.

  2. "Заземление" на газовую трубу категорически недопустимо.

  3. Для подключения газовых приборов в домах старой постройки может понадобиться отдельная силовая линия электропитания с обязательным заземлением (в новых домах она, как правило, прокладывается уже при строительстве).


Ну а теперь, давайте рассмотрим те газовые подводки, которые на данный момент нам предлагает рынок:


  1. Шланг резиновый армированный

ДОСТОИНСТВА:

  • низкая стоимость

  • прочность

  • хороший диэлектрик




НЕДОСТАТКИ:

  • быстрое разрушение (появляются трещины)

Гарантийный срок службы — 3 года

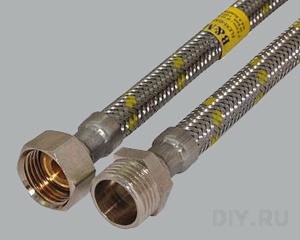

2. Шланги из резины EPDM в металлической оплетке


ПРЕИМУЩЕСТВА:

  • низкая стоимость

  • хорошая защищенность от механических повреждений (за счет металлической оплетки)



НЕДОСТАТКИ:

  • газопроводящая трубка однослойная и если возникает дефект трубки, то от утечки газа больше ничего не страхует

  • отсутствие диэлектрика

  • невозможность визуально осмотреть газопроводящую трубку на предмет трещин и других дефектов.

Гарантийный срок службы — 3 года


Кроме того, существует ГОСТ Р 52209-2004 «Соединение для газовых горелок и аппаратов», который не рекомендует для использования газовых приборов шланги в оплетке.





3. Шланг металлический гофрированный сильфонного типа


ДОСТОИНСТВА:

  • надежность в эксплуатации

  • прочность

  • способность растягиваться вдвое и фиксировать угол сгиба




НЕДОСТАТКИ:

  • отсутствие диэлектрика

  • разрушение при отсутствии диэлектрической вставки

  • высокая стоимость

Гарантийный срок службы — до 15 лет


Несмотря на то, что данная газовая подводка довольно распространена и надежна, мы считаем своим долгом сообщить о том, что уже зафиксированы случаи прогорания в сильфоновой подводке отверстий, при использовании её без диэлектрической вставки, уже в течении нескольких лет после установки.


При использовании же подводки с диэлектрической вставкой (температура плавления которой около 150 градусов по Цельсию), температура разрушения сильфона (более 600 градусов по Цельсию) будет не востребована, т.к. вставка разрушится и произойдет утечка газа, а следовательно надежность и безопасность такого подключения подводки резко снижается.





Фотография прогоревшего отверстия в сильфоне










4. Шланг TuboFlex ПВХ армированный


ДОСТОИНСТВА:

  • трудногорючий

  • диэлектрический

  • выдерживает тест соприкосновения с горячей плитой

  • низкая стоимость при сопоставимом сроке эксплуатации

  • устойчив к воздействию масляного тумана

  • эксплуатируется в условиях
    повышенных нагрузок





НЕДОСТАТКИ:

рекламаций нет

Гарантийный срок службы — 12 лет


Данный шланг изготавливается из высокотехнологичного сырья, разработанного и поставляемого итальянской фирмой.

При сравнительных испытаниях в лаборатории TuboFlex были заложены в печь при температуре 110-120 градусов Цельсия, на срок один месяц (что соответствует сроку службы 10 лет в нормальных эксплуатационных условиях) образцы газовых подводок TuboFlex и других производителей.

Подобное испытание эмитирует своими нагрузками воздействие на материал, из которого изготовлена газовая подводка, сравнимое со сроком гарантийной службы 12 лет.

По истечении этого срока, шланг TuboFlex не претерпел никаких визуальных изменений и выдержал следующие испытания:

  1. Давление более 45 Bar

  2. Давление ножа, заточенного под 45 градусов, весом 1 кг в течении 1 минуты при температуре 200 градусов Цельсия

  3. Устойчивость к газовой среде — пентану. Для справки: ПЕНТАН — активная газовая среда, «вымывающая» частицы материала газовой подводки, тем самым, пентан уменьшает её начальную массу. По мировым стандартам потеря в массе газовой подводки, в течении гарантийного срока службы, декларируемого производителями, должны составлять не более 15 процентов. Газовая подводка TuboFlex при проведении данных испытаний, теряет менее 5-ти процентов своей начальной массы, тем самым значительно увеличивая задекларированный срок службы 12 лет.


При этом шланги других аналогов рассыпались «на глазах».


Итак, подведем итого нашего небольшого обзора.

От воздействия электрического тока прогорают газовые шланги, используемые для подключения газовых приборов (плит, встроенных газовых панелей и т.д.). Очевидцы рассказывают, что слышали шипение и чувствовали запах газа, потом выяснялось, что газовый шланг прогорел как раз в месте его касания к корпусу плиты или к корпусу другого электроприбора. Нередко утечки газа приводят к пожарам, взрывам и гибели людей.

Зайдите на кухню и посмотрите, с помощью какого шланга подсоединена ваша газовая плита (котел, колонка, панель и др.) к газовой трубе и сделайте правильный выбор.

На наш взгляд, ни одна из гибких подводок для подключения газа не имеет преимуществ перед подводкой ПВХ TuboFlex.

Храни вас БОГ!
